Теплосчетчик ВЗЛЕТ ТСР-М ® ТЕПЛОСЧЕТЧИК-РЕГИСТРАТОР « ВЗЛЕТ ТСР-М » Исполнение ТСР-031 Альбом схем В76.00-00.00-31 Сх Россия Санкт-Петербург - 2 - Система менеджмента качества ЗАО «ВЗЛЕТ» соответствует требованиям ГОСТ Р ИСО 9001-2001 (сертификат соответств...- 3 - ВВЕДЕНИЕ ..................................………............................................................. 4 1. ОПИ...- 4 - ВВЕДЕНИЕ Настоящий документ предназначен для ознакомления с проектной доку- ментацией на теплосчетчик-регистратор «В...- 5 - 1. ОПИСАНИЕ И РАБОТА 1.1. НАЗНАЧЕНИЕ Теплосчетчик-регистратор «ВЗЛЕТ ТСР-М» предназначен для использо- вания на узла...- 6 - Таблица 1 Основные технические характеристики ТСч Наименование параметра Значение параметра Примечание 1. Количество...- 7 - 1.3. СОСТАВ Состав ТСч при поставке – в соответствии с таблицей 2. Таблица 2 Состав ТСч при поставке Наименование и ...- 8 - - W4 (5, 6) = Wi + Wj, где i, j могут принимать значения: - i, j = 1, 2, 3 – при вычислении W4; - i, j = 1, 2, 3, 4 ...- 9 - 2. ОПИСАНИЕ СОСТАВНЫХ ЧАСТЕЙ ТЕПЛОСЧЕТЧИКА «ВЗЛЕТ ТСР-М» ТСР-031 2.1. ТЕПЛОВЫЧИСЛИТЕЛЬ Тепловычислитель выполняет: -...- 10 - Импульсные входы предназначены для подключения преобразователей расхода различных типов с импульсным выходом. Конст...- 11 - удовлетворяющие условиям применения и обладающие одной из номинальных статических характеристик преобразования, ука...- 12 - 1 – термопреобразователь сопротивления; 2 – защитная гильза; 3 – штуцер; 4 – трубопровод; 5 – теплоизоляция трубопр...- 13 - 3. ЭЛЕКТРОМОНТАЖ ТЕПЛОСЧЕТЧИКА Кабели сигналов связи, интерфейса RS-232 и сетевой кабель по возмож- ности крепятся ...- 14 - 4. ОРГАНИЗАЦИЯ УЧЕТА ТЕПЛОВОЙ ЭНЕРГИИ И ТЕПЛОНОСИТЕ- ЛЯ В СИСТЕМАХ ТЕПЛОПОТРЕБЛЕНИЯ И ТЕПЛОСНАБЖЕНИЯ С ПРИМЕНЕНИЕМ ...- 15 - 5. РЕКОМЕНДАЦИИ ПО ПРОЕКТИРОВАНИЮ УЗЛОВ УЧЕТА ТЕПЛО- ВОЙ ЭНЕРГИИ 5.1. ОБЩИЕ УКАЗАНИЯ Рабочая документация коммерчес...- 16 - - Базу данных теплосчетчика. 5.3. НОРМАТИВНАЯ ДОКУМЕНТАЦИЯ Проектная документация должна быть выполнена в соответст...- 17 - ПРИЛОЖЕНИЕ 1 Вид составных частей теплосчетчика «ВЗЛЕТ ТСР-М» исполнение ТСР-031 160 100 ® 1 2 3 55 Т С Р В - 0 3...- 18 - LEAD1A PT1A PT1B LEAD1B SHIELD LEAD3A PT3A PT3B LEAD3B SHIELD LEAD2A PT2A PT2B LEAD2B SHIELD PULSE0 GND PULSE1 GND ...- 19 - LEAD1A PT1A PT1B LEAD1B SHIELD LEAD3A PT3A PT3B LEAD3B SHIELD LEAD2A PT2A PT2B LEAD2B SHIELD PULSE0 GND PULSE1 GND ...- 20 - L L М12×1,5 ВЗЛЕТ ТПС № ® 70 Масса не более 0,2 кг – размер для справок Длина монтажной части l, мм 50 70 98 1...- 21 - ПРИЛОЖЕНИЕ 2 ТИПОВЫЕ СХЕМЫ ИЗМЕРИТЕЛЬНЫХ СИСТЕМ И АЛГОРИТМЫ РАСЧЕТА ДЛЯ ТЕПЛОСЧЕТЧИКА-РЕГИСТРАТОРА "ВЗЛЕТ ТСР-М" (Т...- 22 - Рис. 2.3 Двухтрубная закрытая система теплоснабжения ,WWW ,WW ,WW 0,W ),h(hmW ),h(hmW 216 25 14 3 0222 0111 −= = = ...- 23 - Рис. 2.5 Двухтрубная открытая система теплоснабжения с разбором на ГВС (без учета по ГВС) ,WWW ,WW ,WW 0,W ),hh(mW ...- 24 - Рис. 2.7 Двухтрубная открытая система теплоснабжения с разбором на ГВС. Учет в отопительный период периодаогоотопит...- 25 - Рис. 2.9 Учет температуры, объема и массы теплоносителя в трех трубопроводах ,ρVm ,0W ,0W ,0W 0,W ,0W 0,W 1,2,31,2,...Наименование объекта: Адрес: Обозна- Размер- Трубопроводы чение ность 1 - й 2 - й 3 - й 4 - й Диаметр трубопровода перед к...Наименование объекта: Адрес: Обозна- Размер- Трубопроводы чение ность 1 - й 2 - й 3 - й 4 - й 2 3 4 5 6 7 D1 мм 50 50 50 5...Наименование объекта: Адрес: Обозна- Размер- Трубопроводы чение ность 1 - й 2 - й 3 - й 4 - й 2 3 4 5 6 7 D1 мм 50 50 50 5...44 ПРИЛОЖЕНИЕ 9 Вариант оформления установочной базы данных для теплосчетчика «Взлет ТСР-М» исполнение ТСР-031 Согласовано...45 Давление: Договорные значения давления, МПа Р1 Р2 Р3 4 Договорное значение давления в источнике ХВС Рхв, МПа С клавиату...Теплосчетчик ВЗЛЕТ ТСР-МТеплосчетчик ВЗЛЕТ ТСР-МТеплосчетчик ВЗЛЕТ ТСР-МТеплосчетчик ВЗЛЕТ ТСР-МТеплосчетчик ВЗЛЕТ ТСР-МТеплосчетчик ВЗЛЕТ ТСР-МТеплосчетчик ВЗЛЕТ ТСР-МТеплосчетчик ВЗЛЕТ ТСР-МТеплосчетчик ВЗЛЕТ ТСР-МТеплосчетчик ВЗЛЕТ ТСР-МТеплосчетчик ВЗЛЕТ ТСР-МТеплосчетчик ВЗЛЕТ ТСР-МТеплосчетчик ВЗЛЕТ ТСР-МТеплосчетчик ВЗЛЕТ ТСР-МТеплосчетчик ВЗЛЕТ ТСР-М

Upcoming SlideShare

Loading in …5

×

Like this document? Why not share!

Email

Be the first to like this

No Downloads

No notes for slide

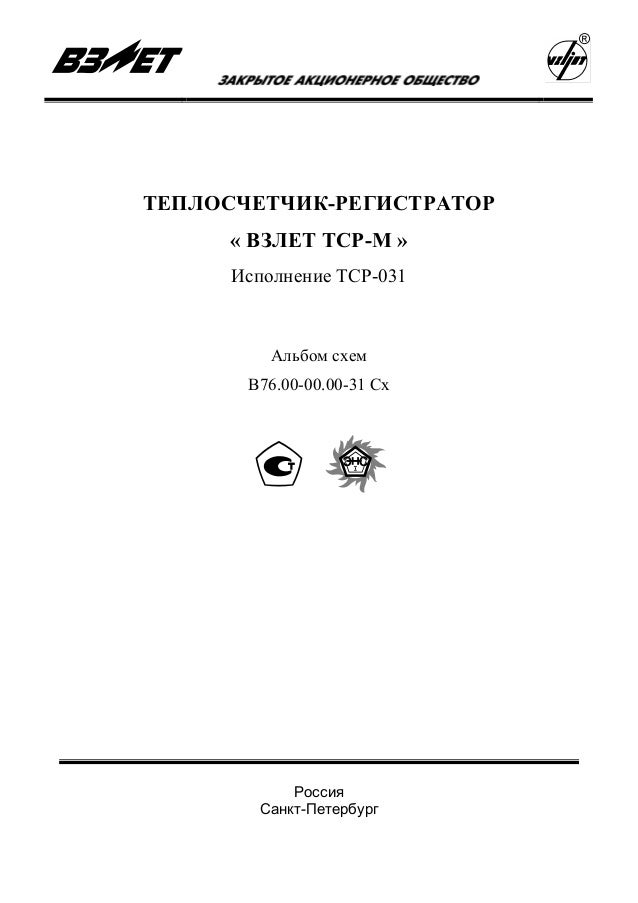

1. ® ТЕПЛОСЧЕТЧИК-РЕГИСТРАТОР « ВЗЛЕТ ТСР-М » Исполнение ТСР-031 Альбом схем В76.00-00.00-31 Сх Россия Санкт-Петербург 2. - 2 - Система менеджмента качества ЗАО «ВЗЛЕТ» соответствует требованиям ГОСТ Р ИСО 9001-2001 (сертификат соответствия №РОСС RU.ИС09.К00409, учетный номер Регистра систем качества РФ №04574) и международному стандарту ISO 9001:2000 (сертификат соответствия №RU-00409) РЕ ИСТРГ И 9 00 1СО РОССИЯ, 190121, г. Санкт-Петербург, ул. Мастерская, 9, ЗАО «ВЗЛЕТ» (812) 714-71-38 – факс E-mail: URL: http://www.vzljot.ru ♦ отдел технической информации (справки по тех- ническим вопросам) (812) 714-81-78, 714-81-28 ♦ отдел заказов (прием заказов, оформление карт заказа) (812) 714-81-48 ♦ отдел информации (справки по готовности и от- грузкам оплаченных приборов) (812) 714-81-02, 714-81-23 ♦ эксплуатационно-ремонтный отдел (справки по вопросам, возникшим в процессе эксплуатации при- боров, и по деятельности сервисных центров) (812) 714-81-00, 714-81-07 ЗАО «ВЗЛЕТ» проводит бесплатные консультации и обучение специалистов по вопросам монтажа и эксплуатации выпускаемых приборов (812) 714-81-56 © ЗАО «ВЗЛЕТ» 3. - 3 - ВВЕДЕНИЕ ..................................………............................................................. 4 1. ОПИСАНИЕ И РАБОТА................................................................................... 5 1.1. Назначение............................................................................................ 5 1.2. Технические характеристики.............................................................. 5 1.3. Состав..................................................................................................... 7 1.4. Алгоритм расчета количества теплоты.............................................. 7 2. ОПИСАНИЕ СОСТАВНЫХ ЧАСТЕЙ ТЕПЛОСЧЕТЧИКА «ВЗЛЕТ ТСР-М» ТСР-031.................................................................................................... 9 2.1 Тепловычислитель…............................................................................. 9 2.2 Преобразователи расхода .................................................................... 10 2.3 Преобразователи температуры ............................................................ 10 3. ЭЛЕКТРОМОНТАЖ ТЕПЛОСЧЕТЧИКА...................................................... 13 4. ОРГАНИЗАЦИЯ УЧЕТА ТЕПЛОВОЙ ЭНЕРГИИ И ТЕПЛОНОСИТЕЛЯ В СИСТЕМАХ ТЕПЛОПОТРЕБЛЕНИЯ И ТЕПЛОСНАБЖЕНИЯ С ПРИ- МЕНЕНИЕМ ПРИБОРОВ ФИРМЫ «ВЗЛЕТ»................................................... 14 5. РЕКОМЕНДАЦИИ ПО ПРОЕКТИРОВАНИЮ УЗЛОВ УЧЕТА ТЕП- ЛОВОЙ ЭНЕРГИИ................................................................................................ 15 5.1. Общие указания........................................................................................ 15 5.2. Состав рабочей документации на узел учета........................................ 15 5.3. Нормативная документация.................................................................... 16 ПРИЛОЖЕНИЕ 1. Вид составных частей теплосчетчика «ВЗЛЕТ ТСР-М» исполнения ТСР-031………………………………............ 17 ПРИЛОЖЕНИЕ 2. Типовые схемы измерительных систем и алгоритмы расчета для теплосчетчика «ВЗЛЕТ ТСР-М» исполне- ние ТСР-031.......................................................................... 21 ПРИЛОЖЕНИЕ 3. Схема электрическая принципиальная питания тепло- счетчика «ВЗЛЕТ ТСР-М» исполнение ТСР-031............. 26 ПРИЛОЖЕНИЕ 4. Схема питания и коммутации ШПК…….......................... 27 ПРИЛОЖЕНИЕ 5. Схема подключения приборов учета к тепловычисли- телю «ВЗЛЕТ ТСРВ» исполнение ТСРВ-031……........... 29 ПРИЛОЖЕНИЕ 6. Схема соединения внешних проводок приборов учета к тепловычислителю «ВЗЛЕТ ТСРВ» исполнение ТСРВ- 031………….......................................................................... 30 ПРИЛОЖЕНИЕ 7. Варианты установки термопреобразователя сопротив- ления «Взлет ТПС» на трубопроводе..............…….......... 31 ПРИЛОЖЕНИЕ 8. Вариант оформления результатов расчета гидравличе- ских потерь напора на узлах установки расходомеров фирмы «Взлет»…………………………………................. 41 ПРИЛОЖЕНИЕ 9. Вариант оформления установочной базы данных теп- лосчетчика «ВЗЛЕТ ТСР-М» исполнения ТСР-031......... 44 СОДЕРЖАНИЕ 4. - 4 - ВВЕДЕНИЕ Настоящий документ предназначен для ознакомления с проектной доку- ментацией на теплосчетчик-регистратор «ВЗЛЕТ ТСР-М» исполнения ТСР-031 модификации ТСР-03. В связи с постоянной работой над усовершенствованием прибора в теп- лосчетчике (ТСч) возможны некоторые изменения, не влияющие на метрологи- ческие характеристики и функциональные возможности прибора. ПЕРЕЧЕНЬ ПРИНЯТЫХ СОКРАЩЕНИЙ Dу ВИП НС НСХ НТД ПР ПТ ТВ ТСч УЗР ШПК ЭД ЭМР - диаметр условного прохода; - вторичный источник питания; - нештатная ситуация; - номинальная статическая характеристика преобразования; - нормативно-техническая документация; - преобразователь расхода; - преобразователь температуры; - тепловычислитель; - теплосчетчик; - ультразвуковой расходомер; - шкаф питания и коммутации; - эксплуатационная документация; - электромагнитный расходомер. 5. - 5 - 1. ОПИСАНИЕ И РАБОТА 1.1. НАЗНАЧЕНИЕ Теплосчетчик-регистратор «ВЗЛЕТ ТСР-М» предназначен для использо- вания на узлах учета тепловой энергии с целью измерения параметров теплоно- сителя и представления данных по потреблению тепло- и водоресурсов. Теплосчетчик соответствует ГОСТ Р 51649-2000, рекомендациям МИ 2412, МИ 2573, МОЗМ R75 и другой нормативной документации, регламентирующей требования к приборам учета. Теплосчетчик-регистратор «ВЗЛЕТ ТСР-М» энергонезависимого испол- нения ТСР-031 обеспечивает: - измерение текущих значений расхода и температуры в трех независимых точ- ках измерения (трубопроводах) и определение текущих и средних за интервал архивирования значений параметров теплоносителя; - определение значений тепловой мощности и количества теплоты в теплосис- теме; - ввод и использование в расчетах договорных значений параметров теплоноси- теля; - возможность программного конфигурирования системы измерения и алгорит- ма расчета с учетом вида контролируемой теплосистемы и набора используе- мых первичных преобразователей расхода и температуры; - архивирование в энергонезависимой памяти результатов измерений и вычис- лений, а также установочных параметров; - индикацию измеренных, расчетных, установочных и архивированных пара- метров; - вывод измерительной, диагностической, установочной, архивной и т.д. ин- формации через последовательный интерфейс RS-232 непосредственно по ка- белю, по телефонный линии связи, по радиоканалу или каналу сотовой связи; - автоматический контроль и индикацию наличия неисправностей теплосчетчи- ка и нештатных ситуаций, а также определение, индикацию и запись в архивы времени наработки и простоя теплосчетчика; - установку критерия фиксации и вида реакций теплосчетчика (ТСч) на воз- можные неисправности или нештатные ситуации (НС); - защиту архивных и установочных данных от несанкционированного доступа. Кроме того, теплосчетчик позволяет: - задавать разные алгоритмы расчета для отопительного и межотопительного сезонов; - устанавливать два разных значения температуры холодной воды и интервалы времени, в течение которых используются в расчетах эти значения. 1.2. ТЕХНИЧЕСКИЕ ХАРАТЕРИСТИКИ Основные технические характеристики ТСч приведены в таблице 1. 6. - 6 - Таблица 1 Основные технические характеристики ТСч Наименование параметра Значение параметра Примечание 1. Количество точек измерения: - расхода - температуры до 3 2 – 3 2. Диаметр условного прохода трубопро- вода, мм 10 – 200 Прим.1 3. Диапазон измерения среднего объемного расхода, м3 /ч 0,01 – 1360 Прим.1 4. Диапазон измерения температуры теп- лоносителя, °С 0 – 180 Прим.1,2 5. Диапазон измерения разности темпера- тур, °С 1 – 180 Прим.1 6. Питание тепловычислителя от встроенной батареи напряжением 3,6 В Прим.3 7. Средняя наработка на отказ, ч 75 000 8. Средний срок службы, лет 12 ПРИМЕЧАНИЯ. 1. Значение параметра оговаривается при заказе. 2. Возможно измерение и архивирование температуры от минус 50 °С (напри- мер, температуры наружного воздуха) при укомплектовании теплосчетчика (ТСч) соответствующим термопреобразователем сопротивления «ВЗЛЕТ ТПС» (ТПС). 3. Время работы ТСч без замены батареи не менее 4-х лет. Теплосчетчик обеспечивает сохранение результатов работы ТСч за пре- дыдущий период работы в архивах: - часовом – 1080 записей (часов) - 45 суток; - суточном – 60 записей (суток); - месячном – 48 записей (месяцев). Время сохранности архивных, а также установочных данных при отключении питания не менее 1 года. Устойчивость к внешним воздействующим факторам тепловычислителя (ТВ) в рабочем режиме: - температура от 5 до 50 °С; - относительная влажность до 80 % при температуре не более 35 °С, без кон- денсации влаги; - атмосферное давление – 66,0 … 106,7 кПа; - вибрация в диапазоне 10 ... 55 Гц с амплитудой до 0,35 мм. Степень защиты ТВ соответствует коду IP54 по ГОСТ 14254. Устойчивость к внешним воздействующим факторам остальных состав- ляющих ТСч указана в эксплуатационной документации (ЭД) на соответст- вующее изделие. 7. - 7 - 1.3. СОСТАВ Состав ТСч при поставке – в соответствии с таблицей 2. Таблица 2 Состав ТСч при поставке Наименование и условные обозначения Кол-во Примечание 1. Тепловычислитель «ВЗЛЕТ ТСРВ» исполне- ния ТСРВ-031 1 2. Преобразователь расхода 1 … 3 Поставляется в соот- ветствии с картой заказа 3. Преобразователь температуры 2 … 3 Поставляется в соот- ветствии с картой заказа 4. Комплект монтажный 1 Поставляется в соот- ветствии с картой заказа 5. Эксплуатационная документация в составе: - паспорт - руководство по эксплуатации - инструкция по монтажу - ЭД на составные части ТСч 1 Поставляется в соот- ветствии с картой заказа 1.4. АЛГОРИТМ РАСЧЕТА КОЛИЧЕСТВА ТЕПЛОТЫ Выбор соответствующего набора формул осуществляется с клавиатуры. Оба вида формул включают: - формулы расчета теплоты в отдельных ветвях теплосистемы W1 (2, 3); - формулы расчета потребляемого тепла W4 (5, 6). Формулы расчета для каналов W1 (2, 3) могут быть выбраны из следую- щего набора: - W1 (2, 3) = 0; - W1 (2, 3) = mi ⋅ hk; - W1 (2, 3) = mi ⋅ hk – mj ⋅ hl; - W1 (2, 3) = mi ⋅ (hk – hl); - W1 (2, 3) = (mi – mj) ⋅ hk; - W1 (2, 3) = (mi – mj) ⋅ (hk – hl), где i, j, k, l = 0, 1, 2, 3. Формулы расчета для теплосистемы W4 (5, 6) могут быть выбраны из следующего набора: - W4 (5, 6) = 0; - W4 (5, 6) = Wi; - W4 (5, 6) = Wi – Wj; 8. - 8 - - W4 (5, 6) = Wi + Wj, где i, j могут принимать значения: - i, j = 1, 2, 3 – при вычислении W4; - i, j = 1, 2, 3, 4 – при вычислении W5; - i, j = 1, 2, 3, 4, 5 – при вычислении W6. Незадействованные в заданном алгоритме расчета тепла каналы измере- ния расхода и температуры могут быть использованы для измерения каких- либо дополнительных параметров. Типовые схемы измерительных систем и соответствующие им алгоритмы расчета приведены в Приложении 2. Фиксированные «летние» формулы расчета W1 (2, 3, 4, 5, 6) имеют вид: - W1 = m1 ⋅ (h1 – h0); - W2 = m2 ⋅ (h2 – h0); - W3 = 0; - W4 = W1; - W5 = W2; - W6 = W1 + W2. В теплосчетчике также предусмотрена возможность задавать до пяти ус- ловий фиксации наличия нештатных ситуаций и соответственно реакций на их наличие. ТСч обеспечивает хранение результатов измерений во внутренних архивах. Данные архивов могут быть выведены на дисплей либо переданы по последова- тельному интерфейсу на внешнее устройство. Порядок ввода условий фиксации нештатных ситуаций и реакций на них, а также состав и порядок архивирования информации приведены в руководстве по эксплуатации на тепловычислитель исполнения ТСРВ-031. 9. - 9 - 2. ОПИСАНИЕ СОСТАВНЫХ ЧАСТЕЙ ТЕПЛОСЧЕТЧИКА «ВЗЛЕТ ТСР-М» ТСР-031 2.1. ТЕПЛОВЫЧИСЛИТЕЛЬ Тепловычислитель выполняет: - преобразование и обработку сигналов, полученных от ПР и ПТ; - вторичную обработку измеренных значений параметров и вычисление тепловых параметров по установленным формулам расчета; - архивирование и хранение в энергонезависимой памяти результатов измерений, вычислений и установочных параметров; - вывод измерительной, архивной, диагностической и установочной информации на дисплей ЖКИ и через последовательный интерфейс RS-232; - автоматический контроль и индикацию наличия неисправностей в ТСч и нештатных ситуаций (нештатных режимов работы теплосис- тем). Последовательный интерфейс RS-232 обеспечивает возможность доступа к измерительным, расчетным и установочным параметрам, включая архивы. При этом возможна модификация установочных параметров. Последователь- ный интерфейс поддерживает протокол MODBUS, принятый в качестве стан- дартного в приборах фирмы «ВЗЛЕТ». Интерфейс RS-232 может использоваться для: а) распечатки архивных и текущих значений измеряемых параметров на прин- тере через ПК или адаптер принтера «ВЗЛЕТ АП»; б) считывания архивов с помощью архивного считывателя «ВЗЛЕТ АС» АСДВ- 020; в) непосредственной связи с ПК: - по кабелю при длине линии связи до 12 м; - по телефонной линии с помощью модема или радиолинии с помощью радио- модема; - по линии цифровой связи стандарта GSM 900/1800 МГц с помощью адаптера сотовой связи «ВЗЛЕТ АС» АССВ-030. Дальность связи по телефонной линии, радиоканалу и сотовой связи оп- ределяется характеристиками телефонной линии, радиоканала и канала сотовой связи соответственно. Подключение адаптера сотовой связи АССВ-030 к интерфейсу одиночно- го прибора дает возможность передавать информацию по каналу сотовой связи, в том числе и в Интернет. Используя канал сотовой связи можно на базе программного комплекса «ВЗЛЕТ СП» организовывать диспетчерскую сеть для многих одиночных и групп приборов как однотипных, так и разнотипных по назначению. Скорость обмена по интерфейсу RS-232 от 1200 до 4800 Бод устанавлива- ется в приборе. 10. - 10 - Импульсные входы предназначены для подключения преобразователей расхода различных типов с импульсным выходом. Константы преобразования импульсных входов могут устанавливаться в пределах 0,0001…10000 имп/л с шагом 0,0001 имп/л. Электропитание ТВ осуществляется от встроенной батареи напряжением 3,6 В. Вид тепловычислителя приведен на рис.1.1 Приложения 1. Пластмассовый корпус состоит из двух частей: лицевой, где размещена плата тепловычислителя, и задней, предназначенной для размещения подводя- щих сигнальных кабелей с ответными частями контактных колодок. Для крепления на объекте на задней стенке корпуса ТВ расположены кронштейны для установки на DIN-рейке. Не допускается размещение ТВ вбли- зи источников тепла, например, горячих трубопроводов. 2.2. ПРЕОБРАЗОВАТЕЛИ РАСХОДА В качестве ПР в составе ТСч могут использоваться следующие изделия фирмы «ВЗЛЕТ»: - электромагнитные расходомеры-счетчики (ЭМР) «ВЗЛЕТ ЭР»; - ультразвуковые расходомеры-счетчики (УЗР) «ВЗЛЕТ РС» (УРСВ- 010М) и УРСВ «ВЗЛЕТ МР»; - тахометрические расходомеры-счетчики «ВЗЛЕТ РСТ». Описание принципа действия и технические характеристики перечислен- ных ПР приведены в соответствующей ЭД. Выбор типоразмера расходомера определяется диапазоном расходов в трубопроводе, где будет устанавливаться ПР. Если диапазон для данного трубопровода укладывается в диапазон расхо- дов нескольких типоразмеров, то определять нужный типоразмер рекомендует- ся исходя из заданного предельного значения потери напора. Если значение Dy выбранного типоразмера меньше Dy трубопровода, куда предполагается уста- навливать ПР, то для монтажа в трубопровод используются переходные конуса (конфузор и диффузор). Вариант оформление результатов расчета гидравличе- ских потерь напора приведен в Приложении 8. Длина линий связи УЗР – ТВ и ЭМР – ТВ может быть до 300 м. Кроме того в качестве ПР допускается использовать следующие расходо- меры с учетом метрологических характеристик и параметров импульсного вы- хода: ВЭПС-СР, ВЭПС-ТИ, ПБ-2, ВСТ, ВМГ, ОСВИ, РУ-2, СВЭМ, ВРТК, РМ- 5, ПРЭМ, ТЭМ, SКМ, SONOFLO, VA, ETHI, Cosmos WP, UFM. Максимальная длина связи с указанными ПР определяется техническими характеристиками используемого расходомера. В качестве ПР в одном теплосчетчике могут использоваться расходомеры различных видов и типов. 2.3. ПРЕОБРАЗОВАТЕЛИ ТЕМПЕРАТУРЫ В составе теплосчетчика в качестве ПТ могут использоваться термопре- образователи сопротивления различных типов с 4-проводной схемой подклю- чения, требуемыми метрологическими характеристиками, подобранные в пару, 11. - 11 - удовлетворяющие условиям применения и обладающие одной из номинальных статических характеристик преобразования, указанных в таблице 3. Таблица 3 Номинальные статические характеристики преобразования ПРИМЕЧАНИЕ. При использовании в комплекте с тепловычислителем термопреобразователей сопротивления медных с номинальным значением R0=50 Ом метрологические характеристики не гарантируются. При типовой поставке используются ввинчиваемые ПТ «ВЗЛЕТ ТПС». Внешний вид и массогабаритные характеристики используемых ПТ приведены в Приложении 1. Подключение ПТ к ТВ приведено в Приложении 5. Кроме то- го могут использоваться ПТ типа КТПР, КТСП-Р, КТСПР-001, ТМТ-1(-15), ТПТ-1(-15), ТСП-Р, Метран-205, Метран-205, ТСПУ-205. ПТ в подающем и обратном трубопроводах должны быть смонтированы одинаковым образом: либо перпендикулярно к оси трубопровода, либо наклон- но, либо в колено трубопровода. Рекомендуемые варианты монтажа ПТ приве- дены на рис.1. Для установки ПТ поставляются штуцера одного из двух типов – прямой или наклонный с размерами, указанными в Приложении 7. 45° 1 2 3 4 5 6 Тип термопреоб- разователя со- противления Номинальное зна- чение сопротивле- ния при 0 °С, R0, Ом Условное обозначение НСХ W100 = 1,3910 W100 = 1,3850 Платиновый 100 500 100П (Pt100) 500П (Pt500) W100 = 1,4260 W100 = 1,4280 Медный 50 100 50М (Cu50) 100М (Cu100) 12. - 12 - 1 – термопреобразователь сопротивления; 2 – защитная гильза; 3 – штуцер; 4 – трубопровод; 5 – теплоизоляция трубопровода; 6 – теплоизоляция ПТ Рис. 1. Способы установки ПТ Типоразмер ПТ (длина монтажной части) зависит от внутреннего диамет- ра трубопровода в месте установки ПТ и способа установки (перпендикулярно или наклонно). Для выбора типоразмера ПТ «ВЗЛЕТ ТПС», исходя из внутреннего диа- метра трубопровода Dвн и условия погружения ПТ на глубину (0,3-0,7)Dвн с учетом размеров поставляемых штуцеров, можно воспользоваться таблицей 4. ПТ или его защитная гильза вворачивается в штуцер крепления гильзы, кото- рый приваривается к трубопроводу под углом 45° или 90° к его оси. Тип при- варного штуцера (наклонный или прямой) оговаривается при заказе. Допускается осуществлять выбор типоразмера ПТ в соответствии с ре- гиональными или отраслевыми требованиями (нормативами). Таблица 4 Внутренний диаметр трубопровода, ммДлина монтажной части «ВЗЛЕТ ТПС» l, мм прямой штуцер наклонный штуцер 70 98 133 223 60 – 170 85 – 260 120 – 380 210 – 670 40 – 105 60 – 160 85 – 240 150 – 450 Установка ПТ в трубопровод меньшего диаметра может осуществляться либо в колено, либо в специальный расширитель соответствующего типоразме- ра. 13. - 13 - 3. ЭЛЕКТРОМОНТАЖ ТЕПЛОСЧЕТЧИКА Кабели сигналов связи, интерфейса RS-232 и сетевой кабель по возмож- ности крепятся к стене. Для защиты от механических повреждений рекоменду- ется их размещать в металлических трубах или металлорукавах. Кабель связи без защиты в виде металлической трубы или металлорукава не рекомендуется прокладывать вдоль силовых кабелей другого оборудования на расстоянии менее 30 см. Допускается пересекать их под углом 90°. ВНИМАНИЕ! Не допускается крепить кабели к трубопроводу с теп- лоносителем. Необходимость защитного заземления прибора определяется в соответст- вии с требованиями главы 1.7 «Правил устройства электроустановок» (ПУЭ) в зависимости от напряжения питания и условий размещения прибора. Защитное заземление, а также заземляющее устройство должны удовлетворять требованиям ПУЭ. Во избежание отказа прибора не допускается в качестве за- щитного заземления использовать систему заземления молниезащиты. Заземляющий проводник, соединяющий клемму защитного заземления прибора с заземляющим устройством и выполняемый медным проводом без механической защиты, должны иметь сечение не менее 4 мм2 . Комплект кабелей нужной длины может быть заказан на предприятии- изготовителе ТСч. 3.1.ЭЛЕКТРИЧЕСКИЙ МОНТАЖ ПРЕОБРАЗОВАТЕЛЕЙ РАСХОДА Подводка напряжения питания ПР «Взлет ЭР» должна быть выполнена с учетом условий эксплуатации расходомера. В качестве кабеля питания расхо- домера напряжением =24В может использоваться любой двух/трехжильный ка- бель с сечением жил не менее 0,5 мм2 . Длина кабеля питания одного ПР – до 500 м. В качестве сигнального кабеля импульсного выхода ПР может использо- ваться любой двухжильный кабель с сечением жил не менее 0,35 мм2 . Допуска- ется использовать кабель ШВВП 2×0,35 мм2 . Возможно использование четы- рехпроводного кабеля МКВЭВ 4×0,2 мм2 , при этом рекомендуется попарное объединение проводов при заделке концов кабеля. Разделка и подключение эк- рана не требуется. Для защиты от механических повреждений рекомендуется кабели разме- щать в металлических трубах или металлорукавах. Допускается в одной трубе (металлорукаве) размещать сигнальный кабель и кабель питания. Подключение сигнальных кабелей ПР к ТВ производится в соответствии со схемой соединения (Приложение 5). 3.2. ЭЛЕКТРИЧЕСКИЙ МОНТАЖ ПРЕОБРАЗОВАТЕЛЕЙ ТЕМПЕРА- ТУРЫ В качестве сигнального кабеля ПТ должен использоваться четырехжиль- ный кабель в экране, сечение жил не менее 0,12 мм2 . Рекомендуется использо- вать кабель МКВЭВ 4×0,2 мм2 . Подключение сигнальных кабелей ПТ к ТВ производится в соответствии со схемой соединения (Приложение 5). 14. - 14 - 4. ОРГАНИЗАЦИЯ УЧЕТА ТЕПЛОВОЙ ЭНЕРГИИ И ТЕПЛОНОСИТЕ- ЛЯ В СИСТЕМАХ ТЕПЛОПОТРЕБЛЕНИЯ И ТЕПЛОСНАБЖЕНИЯ С ПРИМЕНЕНИЕМ ПРИБОРОВ ФИРМЫ «ВЗЛЕТ» На основании «Правил учета тепловой энергии и теплоносителя» в от- крытых и закрытых системах теплопотребления на узле учета тепловой энергии и теплоносителя с помощью приборов должны определяться: - время работы приборов узла учета; - масса (объем) теплоносителя, полученного по подающему трубопро- воду и возвращенного по обратному трубопроводу; - масса (объем) теплоносителя, полученного по подающему трубопро- воду и возвращенного по обратному трубопроводу за каждый час; Варианты применения приборов фирмы «Взлет» в закрытых системах те- плопотребления приведены в Приложении 2. В открытых системах теплопотребления дополнительно должны опреде- ляться: - масса (объем) теплоносителя, израсходованного на водозабор в системах горячего водоснабжения. Варианты применения приборов фирмы «Взлет» в открытых системах те- плопотребления приведены в Приложении 2. 15. - 15 - 5. РЕКОМЕНДАЦИИ ПО ПРОЕКТИРОВАНИЮ УЗЛОВ УЧЕТА ТЕПЛО- ВОЙ ЭНЕРГИИ 5.1. ОБЩИЕ УКАЗАНИЯ Рабочая документация коммерческого узла учета тепловой энергии и теп- лоносителя должен быть оформлен в соответствии с требованиями ГОСТ 21.408-93 «Правила выполнения рабочей документации технологических про- цессов». В рабочем проекте должны быть отражены проектные решения, отно- сящиеся к обоснованию выбора помещения для узла учета тепловой энергии, состав узла учета тепловой энергии, рабочему и аварийному освещению, за- щитному заземлению, необходимость организации трапа или дренажного при- ямка с насосом, а также обоснования возможной реконструкции теплового пункта, связанной с установкой узла учета. При реконструкции теплового пункта, связанного с установкой узла учета тепловой энергии, необходимо производить его дооснащение минимальным количеством контрольно-измерительных приборов в соответствии с требова- ниями СП 41-101-95 «Проектирование тепловых пунктов», М., 1997г. Рабочий проект должен соответствовать требованиям экологических, са- нитарно-гигиенических, противопожарных и других норм действующих на тер- ритории РФ и обеспечивать безопасную для жизни и здоровья людей эксплуа- тацию узла учета тепловой энергии. 5.2. СОСТАВ РАБОЧЕЙ ДОКУМЕНТАЦИИ НА УЗЕЛ УЧЕТА Рабочая документация представляет собой комплект рабочих чертежей и текстовых документов, содержащих необходимую информацию об узле учета, и является основанием для производства строительных и монтажных работ. Со- став проектной документации определяется требованиями теплоснабжающей организацией. Рабочая документация узла учета тепловой энергии должна включать в себя: - Общие данные; - Принципиальную схему теплового пункта; - Схему автоматизации; - Схему электрическую принципиальную питания теплосчетчика; - Монтажная панель ШПК; - Схему электрическую принципиальную ШПК; - Схему подключения приборов учета к тепловычислителю; - Схему соединения внешних проводок приборов учета к тепловычисли- телю; - План расположения оборудования; - Ситуационный план; - Монтажную схему; - Чертеж установки термопреобразователя сопротивления; - Спецификацию оборудования; - Гидравлический расчет потерь напора; 16. - 16 - - Базу данных теплосчетчика. 5.3. НОРМАТИВНАЯ ДОКУМЕНТАЦИЯ Проектная документация должна быть выполнена в соответствии с нор- мативными документами: - СниП 2.04.14-88 Тепловая изоляция оборудования и трубопроводов. 1998г. - СниП 3.05.01-85 Внутренние санитарно-технические системы. 1998г. - СниП 3.05.03-85 Тепловые сети. 1998г. - СниП 3.05.04-85 Наружные сети и сооружения водоснабжения и кана- лизации 1998г. - СниП 3.05.06-85 Электротехнические устройства. 1998г. - СниП 3.05.07-85 Системы автоматизации. 1998г. - СП 41.101-95. Проектирование тепловых пунктов. 1997г. - СНиП 2.04.05-91 Отопление, вентиляция и кондиционирование. 1992г. - Правила технической эксплуатации тепловых энергоустановок. 2003г. - Правила учета тепловой энергии и теплоносителя. 1995г. - Правила пользования электрической и тепловой энергией. 1981г. - Правила устройства электроустановок. 1999г. - Правила устройства и безопасности трубопроводов пара и горячей во- ды. 1994г. 17. - 17 - ПРИЛОЖЕНИЕ 1 Вид составных частей теплосчетчика «ВЗЛЕТ ТСР-М» исполнение ТСР-031 160 100 ® 1 2 3 55 Т С Р В - 0 3 1 КАНАЛОВ ИЗМЕРЕНИЯ РАСХОДА..............3 ТЕМПЕРАТУРЫ......3 ТЕПЛОВЫЧИСЛИТЕЛЬ ВЗЛЕТ ТСРВ 76 4 6 – размер для справок 1 – дисплей индикатора; 2 – кнопки управления; 3 – гермовводы кабелей связи с ПР и ПТ; 4 – разъем RS-232; 5 – декоративная планка; 6 – кронштейн для креп- ления на DIN-рейке. Рис. 1.1. Тепловычислитель исполнения ТСРВ-031. 18. - 18 - LEAD1A PT1A PT1B LEAD1B SHIELD LEAD3A PT3A PT3B LEAD3B SHIELD LEAD2A PT2A PT2B LEAD2B SHIELD PULSE0 GND PULSE1 GND PULSE2 GND XP4 XP5 XP6 J2 J1 J3 J6 XP9 XP7 XP8 GB1 XP2XP3XP1 SK7 GB1 - встроенная батарея; ХР1-ХР3 - контактные колодки подключения кабелей связи с ПТ1 … ПТ3; ХР4-ХР6 - контактные колодки подключения кабелей связи с ПР1 … ПР3; J1 - контактная пара для перемыкания входа температурного кана- ла 3; J2 - контактная пара запрета доступа к калибровочным парамет- рам; J3 - контактная пара для отключения питания ТВ; J6 - контактная пара запрета доступа к функциональным парамет- рам; SK7 - кнопка перезапуска прибора. Рис. 1.2. Вид платы тепловычислителя со встроенной батареей типа АА. 19. - 19 - LEAD1A PT1A PT1B LEAD1B SHIELD LEAD3A PT3A PT3B LEAD3B SHIELD LEAD2A PT2A PT2B LEAD2B SHIELD PULSE0 GND PULSE1 GND PULSE2 GND XP4 XP5 XP6 J2 J1 J3 J6 XP9 XP8 XP2XP3XP1 SK1 GB1 XP7 DIR GND XS1 XP10 1 2 - + GB1 - встроенная батарея; ХР1-ХР3 - контактные колодки подключения кабелей связи с ПТ1 … ПТ3; ХР4-ХР6 - контактные колодки подключения кабелей связи с ПР1 … ПР3; ХР7 - резерв; ХР8 - технологическая колодка; ХР10 - разъем подключения встроенной батареи; J1 - контактная пара для перемыкания входа температурного кана- ла 3; J2 - контактная пара запрета доступа к калибровочным парамет- рам; J6 - контактная пара запрета доступа к функциональным парамет- рам; J3 - контактная пара для отключения питания ТВ; SK1 - кнопка перезапуска прибора. Рис. 1.3. Вид платы тепловычислителя со встроенной батареей типа С. 20. - 20 - L L М12×1,5 ВЗЛЕТ ТПС № ® 70 Масса не более 0,2 кг – размер для справок Длина монтажной части l, мм 50 70 98 133 223 L, мм 158 178 206 241 331 Рис. 1.4 Термопреобразователь «ВЗЛЕТ ТПС». 21. - 21 - ПРИЛОЖЕНИЕ 2 ТИПОВЫЕ СХЕМЫ ИЗМЕРИТЕЛЬНЫХ СИСТЕМ И АЛГОРИТМЫ РАСЧЕТА ДЛЯ ТЕПЛОСЧЕТЧИКА-РЕГИСТРАТОРА "ВЗЛЕТ ТСР-М" (ТСР-032) Рис. 2.1 Двухтрубная закрытая система теплоснабжения с одним расходомером 0,W 0,W ,WW ,0W ,0W ),h(hmW 6 5 14 3 2 2111 = = = = = −⋅= ).P,f(tρ );P,f(th ;dTQV ;ρVmгде 111 1,21,21,2 T 0 111 111 = = ⋅= ⋅= ∫ Рис. 2.2 Трехтрубная система теплоснабжения с одним расходомером на системе отопления ,WWW ,WW ,WW ),h(hmW ,0W ),h(hmW 316 35 14 0333 2 2111 += = = −⋅= = −⋅= Из ТС В ТС t2 t1 Qv1 СО Из ТС В ТС t2 t1 Qv1 СО Из ТС На ГВС t3 Qv3 ).P,f(tρ ;PP,tt );P,f(th ;dTQV ;ρVmгде 1,31,31,3 ХВ0ХВ0 0,1,2,30,1,2,30,1,2,3 T 0 1,31,31,3 1,31,31,3 = == = ⋅= ⋅= ∫ 22. - 22 - Рис. 2.3 Двухтрубная закрытая система теплоснабжения ,WWW ,WW ,WW 0,W ),h(hmW ),h(hmW 216 25 14 3 0222 0111 −= = = = −⋅= −⋅= Рис. 2.4 Трехтрубная система теплоснабжения ,WWW ,WW ,WW ),hh(mW ),hh(mW ),hh(mW 216 25 14 0333 0222 0111 −= = = −⋅= −⋅= −⋅= Из ТС В ТС t2 t1 Qv1 СОQv2 Из ТС В ТС t2 t1 Qv1 СО Из ТС На ГВС t3 Qv2 Qv3 ).P,f(tρ ;PP,tt );P,f(th ;dTQV ;ρVmгде 1,21,21,2 ХВ0ХВ0 0,1,20,1,20,1,2 T 0 1,21,21,2 1,21,21,2 = == = ⋅= ⋅= ∫ ).P,f(tρ ;PP,tt );P,f(th ;dTQV ;ρVmгде 1,2,31,2,31,2,3 ХВ0ХВ0 0,1,2,30,1,2,30,1,2,3 T 0 1,2,31,2,31,2,3 1,2,31,2,31,2,3 = == = ⋅= ⋅= ∫ 23. - 23 - Рис. 2.5 Двухтрубная открытая система теплоснабжения с разбором на ГВС (без учета по ГВС) ,WWW ,WW ,WW 0,W ),hh(mW ),hh(mW 216 25 14 3 0222 0111 −= = = = −⋅= −⋅= Рис. 2.6 Двухтрубная открытая система теплоснабжения с разбором на ГВС (без учета по ГВС) и измерением температуры холодной воды ,WWW ,WW ,WW 0,W ),h(hmW ),h(hmW 216 25 14 3 3222 3111 −= = = = −⋅= −⋅= ).P,f(tρ );P,f(th ;dTQV ;ρVmгде 1,21,21,2 1,2,31,2,31,2,3 T 0 1,21,21,2 1,21,21,2 = = ⋅= ⋅= ∫ В ТС t2 t1 Qv1 СОQv2 На ГВС Из ТС Из ТС В ТС t2 t1 Qv1 СОQv2 На ГВС Трубопровод холодной воды t3 ).P,f(tρ ;PP,tt );P,f(th ;dTQV ;ρVmгде 1,21,21,2 ХВ0ХВ0 0,1,20,1,20,1,2 T 0 1,21,21,2 1,21,21,2 = == = ⋅= ⋅= ∫ 24. - 24 - Рис. 2.7 Двухтрубная открытая система теплоснабжения с разбором на ГВС. Учет в отопительный период периодаогоотопительндля-WWW ,WW ,WW ),hh(mW ),hh(mW ),hh(mW 216 25 14 0333 0222 0111 −= = = −⋅= −⋅= −⋅= Рис. 2.8 Двухтрубная открытая система теплоснабжения с разбором на ГВС. Учет в межотопительный период периодам/одля-WWW ,WW ,WW ),hh(mW ),hh(mW ),hh(mW 216 25 14 0333 0222 0111 += = = −⋅= −⋅= −⋅= Из ТС В ТС t2 t1 Qv1 СОQv2 На ГВС t3 Qv3 реверс в отопительный период Из ТС Из ТС t2 t1 Qv1 СОQv2 На ГВС t3 Qv3 ).P,f(tρ ;PP,tt );P,f(th ;dTQV ;ρVmгде 1,2,31,2,31,2,3 ХВ0ХВ0 0,1,2,30,1,2,30,1,2,3 T 0 1,2,31,2,31,2,3 1,2,31,2,31,2,3 = == = ⋅= ⋅= ∫ ).P,f(tρ ;PP,tt );P,f(th ;dTQV ;ρVmгде 1,2,31,2,31,2,3 ХВ0ХВ0 0,1,2,30,1,2,30,1,2,3 T 0 1,2,31,2,31,2,3 1,2,31,2,31,2,3 = == = ⋅= ⋅= ∫ 25. - 25 - Рис. 2.9 Учет температуры, объема и массы теплоносителя в трех трубопроводах ,ρVm ,0W ,0W ,0W 0,W ,0W 0,W 1,2,31,2,31,2,3 6 5 4 3 2 1 ⋅= = = = = = = ).P,f(tρ ;dTQVгде 1,2,31,2,31,2,3 T 0 1,2,31,2,31,2,3 = ⋅= ∫ Qv1 t1 Qv2 t2 Qv3 t3 26. Наименование объекта: Адрес: Обозна- Размер- Трубопроводы чение ность 1 - й 2 - й 3 - й 4 - й Диаметр трубопровода перед конфузором D1 мм 65 80 65 65 Диаметр трубопровода после диффузора D2 мм 50 80 50 50 Dy мм 40 40 40 40 L мм 501 581 501 501 L2 мм 70 75 70 70 L3 мм 60 75 60 60 G т/ч 12 12 5 3 t град 150 70 60 50 Рабочее (избыточное) давление воды P кГ/cм2 7 4,2 6 5 Эквивалентная шероховатость трубопр. d мм 0,5 0,5 0,5 0,5 S м/(м 3 /ч)2 0,000640 0,000315 0,000640 0,000640 α1 град 23,54 34,2 23,54 23,54 α2 град 11,42 34,2 11,42 11,42 Q м 3 /ч 13,08 12,27 5,08 3,04 v м/с 2,89 2,71 1,12 0,67 ρ кг/м 3 917,2 977,9 983,4 988,2 ν м 2 /с 1,61E-07 4,01E-07 4,66E-07 5,50E-07 Re 716695 270756 96417 48822 Коэффициент гидравлического трения λ 0,03685 0,03696 0,03729 0,03777 Коэффициент сопротивления конфузора ξk 0,04915 0,06661 0,04938 0,04963 Коффициент нерав. поля скоростей kд 1,46372 1,56518 1,67280 1,74373 Коэффициент сопротивления расширения ξрасш 0,03413 0,64549 0,03901 0,04066 Коэффициент сопротивления трения ξтр 0,02733 0,01473 0,02766 0,02801 hk м в. ст. 0,02095 0,02498 0,00318 0,00114 Потери напора на прямом участке hl м в. ст. 0,16379 0,16040 0,02572 0,00947 hд м в. ст. 0,02620 0,24759 0,00429 0,00158 hф м в. ст. 0,10956 0,04743 0,01654 0,00590 hп м в. ст. 0,00000 0,00000 0,00000 0,00000 h м в. ст. 0,32050 0,48041 0,04973 0,01809Суммарные потери напора Потери напора в конфузоре Потери напора на диффузоре Потери напора на фильтре Потери напора на петле Скорость воды в сужении Плотность воды Кинематическая вязкость воды Число Рейнолдса Угол раскрытия конфузора Угол раскрытия диффузора Объемный расход воды Вариант оформления результатов расчета гидравлических потерь напора ПРИЛОЖЕНИЕ 8 Массовый расход воды Температура воды Исходные параметры Диаметр сужения Наименование Длина диффузора на узлах установки расходомеров фирмы "Взлет" Длина сужения Длина конфузора -41- (Расчеты выполняются на основании документа "Методика гидравлического расчета конфузорно-диффузорных переходов. ВИСИ, Санкт-Петербург, 1996г. Методика расчета согласована со службой Энергосбыта ГП "ТЭК СПб". Протокол технического совещания от 11.10.2001 г.) Расчетные параметры Гидравлическое сопротивление фильтра 27. Наименование объекта: Адрес: Обозна- Размер- Трубопроводы чение ность 1 - й 2 - й 3 - й 4 - й 2 3 4 5 6 7 D1 мм 50 50 50 50 D2 мм 65 65 65 65 D3 мм 50 50 50 50 Dy мм 32 32 32 32 L1 мм 416 416 416 416 L2 мм 45 45 45 45 L3 мм 110 110 110 110 L4 мм 370 370 370 370 L5 мм 70 70 70 70 G т/ч 8 8 5 2 t град 150 70 60 50 P кГ/м2 7 4,2 6 5 d мм 0,5 0,5 0,5 0,5 S м/(м3 /ч)2 0,00064 0,00064 0,00064 0,00064 Q м3 /ч 8,72 8,18 5,08 2,02 vс м/с 3,01 2,83 1,76 0,70 vр м/с 0,73 0,68 0,43 0,17 v м/с 1,23 1,16 0,72 0,29 ρ кг/м3 917,2 977,9 983,4 988,2 ν м2 /с 1,61E-07 4,01E-07 4,66E-07 5,50E-07 α1 град 28,84 28,84 28,84 28,84 α2 град 18,74 18,74 18,74 18,74 α3 град 14,26 14,26 14,26 14,26 Reс 597246 225630 120521 40685 Reр 294029 111079 59333 20029 Re 382237 144403 77133 26038 λс 0,03896 0,03908 0,03924 0,03989 λр 0,03282 0,03321 0,03373 0,03569 λ 0,03494 0,03519 0,03553 0,03686 ξk1 0,05303 0,05307 0,05314 0,05341 ξk2 0,03502 0,03518 0,03540 0,03628 kд 1,48272 1,58418 1,64954 1,76274 ξрасш 0,28643 0,30603 0,31866 0,34052 ξтр 0,02816 0,02824 0,02836 0,02883 hk1 м в. ст. 0,02453 0,02160 0,00835 0,00133 hl м в. ст. 0,19277 0,17154 0,06722 0,01116 hд м в. ст. 0,14552 0,13602 0,05454 0,00920 h2 м в. ст. 0,00508 0,00452 0,00177 0,00030 hk2 м в. ст. 0,00272 0,00240 0,00093 0,00015 hф м в. ст. 0,04869 0,04283 0,01654 0,00262 hп м в. ст. 0,00000 0,00000 0,00000 0,00000 h м в. ст. 0,41931 0,37890 0,14936 0,02476 -42- Угол раскрытия диффузора: D1/Dy Угол раскрытия конфузора: D2/Dy Угол раскрытия диффузора: D2/D3 Число Рейнолдса (сужение) Коффициент нерав. поля скоростей Коэффициент сопротивления расширения Коэфф. гидрав. трения (сужение) Коэффициент сопротивления трения Коэфф. сопротивления диффузора: D2/D3 Скорость воды перед расширителя Объемный расход воды Число Рейнолдса (расширитель) Число Рейнолдса (перед расш.) Температура воды Рабочее (избыточное) давление воды Длина конфузора: D2/Dy Длина расширителя Длина диффузора: D2/D3 Эквивалентная шероховатость трубопр. Коэфф. гидрав. трения (расширитель) Коэфф. гидрав. трения (перед расш.) Коэфф. сопротивления диффузора: D1/Dy Плотность воды Кинематическая вязкость воды Гидравлическое сопротивление фильтра Скорость воды в сужении Скорость воды в расширителе Расчетные параметры Потери напора в диффузоре: D1/Dy Потери напора на прямом участке Потери напора на конфузоре: D2/Dy Потери напора на пр. уч. расширителя Потери напора в диффузоре: D2/D3 Потери на фильтре Суммарные потери напора Потери на петле Диаметр трубопровода после диффузора Методика расчета согласована со службой Энергосбыта ГП "ТЭК СПб". Протокол технического совещания от 11.10.2001 г.) Массовый расход воды Диаметр расширителя Диаметр трубопровода перед расширителем Исходные параметры Диаметр сужения Длина сужения Длина диффузора: D1/Dy Вариант оформления результатов расчета гидравлических потерь напора на узлах 1 Наименование установки расходомеров фирмы "Взлет" с расширителем до расходомера (Расчеты выполняются на основании документа "Методика гидравлического расчета конфузорно-диффузорных переходов. ВИСИ, Санкт-Петербург, 1996г. α1α2α3 28. Наименование объекта: Адрес: Обозна- Размер- Трубопроводы чение ность 1 - й 2 - й 3 - й 4 - й 2 3 4 5 6 7 D1 мм 50 50 50 50 D2 мм 65 65 65 65 D3 мм 50 50 50 50 Dy мм 32 32 32 32 L1 мм 416 416 416 416 L2 мм 45 45 45 45 L3 мм 110 110 110 110 L4 мм 370 370 370 370 L5 мм 70 70 70 70 G т/ч 8 8 5 2 t град 150 70 60 50 P кГ/м2 7 4,2 6 5 d мм 0,5 0,5 0,5 0,5 S м/(м3 /ч)2 0,00064 0,00064 0,00064 0,00064 Q м3 /ч 8,72 8,18 5,08 2,02 vс м/с 3,01 2,83 1,76 0,70 vр м/с 0,73 0,68 0,43 0,17 v м/с 1,23 1,16 0,72 0,29 ρ кг/м3 917,2 977,9 983,4 988,2 ν м2 /с 1,61E-07 4,01E-07 4,66E-07 5,50E-07 α1 град 28,84 28,84 28,84 28,84 α2 град 18,74 18,74 18,74 18,74 α3 град 14,26 14,26 14,26 14,26 Reс 597246 225630 120521 40685 Reр 294029 111079 59333 20029 Re 382237 144403 77133 26038 λс 0,03896 0,03908 0,03924 0,03989 λр 0,03282 0,03321 0,03373 0,03569 λ 0,03494 0,03519 0,03553 0,03686 ξk1 0,05303 0,05307 0,05314 0,05341 ξk2 0,03502 0,03518 0,03540 0,03628 kд 1,48272 1,58418 1,64954 1,76274 ξрасш 0,28643 0,30603 0,31866 0,34052 ξтр 0,02816 0,02824 0,02836 0,02883 hk1 м в. ст. 0,02453 0,02160 0,00835 0,00133 hl м в. ст. 0,19277 0,17154 0,06722 0,01116 hд м в. ст. 0,14552 0,13602 0,05454 0,00920 h2 м в. ст. 0,00508 0,00452 0,00177 0,00030 hk2 м в. ст. 0,00272 0,00240 0,00093 0,00015 hф м в. ст. 0,04869 0,04283 0,01654 0,00262 hп м в. ст. 0,00000 0,00000 0,00000 0,00000 h м в. ст. 0,41931 0,37890 0,14936 0,02476 Число Рейнолдса (расширитель) Число Рейнолдса (после расш.) -43- Угол раскрытия конфузора: D1/Dy Угол раскрытия диффузора: D2/Dy Угол раскрытия конфузора: D2/D3 Число Рейнолдса (сужение) Потери на петле Суммарные потери напора Коэффициент сопротивления трения Массовый расход воды Температура воды Рабочее (избыточное) давление воды Кинематическая вязкость воды Гидравлическое сопротивление фильтра Скорость воды в сужении Скорость воды в расширителе Диаметр расширителя Диаметр трубопровода после расширителя Диаметр сужения Длина сужения Длина расширителя Коэффициент сопротивления расширения Коэфф. гидрав. трения (сужение) Коэфф. гидрав. трения (расширитель) Коэфф. гидрав. трения (после расш.) Коэфф. сопротивления конфузора: D1/Dy Длина конфузора: D2/D3 Эквивалентная шероховатость трубопр. Скорость воды после расширителя Плотность воды Потери напора на диффузоре: D2/Dy Вариант оформления результатов расчета гидравлических потерь напора на узлах 1 Наименование Протокол технического совещания от 11.10.2001 г.) Расчетные параметры Длина конфузора: D1/Dy Длина диффузора: D2/Dy Исходные параметры Потери на фильтре Коэфф. сопротивления конфузора: D2/D3 Объемный расход воды Диаметр трубопровода перед конфузором Потери напора на пр. уч. расширителя Потери напора в конфузоре: D2/D3 Коффициент нерав. поля скоростей Потери напора в конфузоре: D1/Dy Потери напора на прямом участке установки расходомеров фирмы "Взлет" с расширителем после расходомера (Расчеты выполняются на основании документа "Методика гидравлического расчета конфузорно-диффузорных переходов. ВИСИ, Санкт-Петербург, 1996г. Методика расчета согласована со службой Энергосбыта ГП "ТЭК СПб". α1 α2 α3 29. 44 ПРИЛОЖЕНИЕ 9 Вариант оформления установочной базы данных для теплосчетчика «Взлет ТСР-М» исполнение ТСР-031 Согласовано Согласовано ___________________ _________________________ ___________________ _________________________ ___________________ _________________________ База данных теплосчетчика «Взлет ТСР-М» исполнение ТСР-031. (для отопительного и межотопительного периода) № п/п Наименование параметра Вводимый параметр Операция Примечание 1 Показание системных часов Текущее значение времени и дата С клавиатуры ТС при помощи кнопок «Московское» время Температурные входы: Договорное значение температуры воды в источнике холодного водоснабжения (ХВС)-tхв, °С Используется ПТ 1, 2 ПТ 3 По согласованию с теплоснабжающей организацией Тип ПТ 1, 2 Для Взлет ТПС Архивируется ПТ 1, 2 Используется в расчетах 2 Архивируется ПТ 3 С клавиатуры ТС при помощи кнопок Не используется Импульсные входы: Используется ПР 1, 2, 3 По согласованию с теплоснабжающей организацией Константа преобразования импульсного входа Кр, имп/л Для канала 1, 2 Константа преобразования импульсного входа Кр, имп/л Для канала 3 Архивируется ПР 1, 2 Используется в расчетах Архивируется ПР 3 Не используется в расчетах 3 Режим входа С клавиатуры ТС при помощи кнопок Режим более экономичный для ТС (имп. Выходы «Взлет ЭР» −активные) Изм. Кол. уч. Лист № док. Подп. Дата Разработал Стадия Лист Листов Проверил Р 1 2 Т. контр. Санкт-Петербург Н. контр. ЗАО «Взлет» Утвердил База данных Теплосчетчика «Взлет ТСР-М» 30. 45 Давление: Договорные значения давления, МПа Р1 Р2 Р3 4 Договорное значение давления в источнике ХВС Рхв, МПа С клавиатуры ТС при помощи кнопок По согласованию с теплоснабжающей организацией Для канала 1 Для канала 2 5 Расчетные формулы для каналов Для канала 3 С клавиатуры ТС при помощи кнопок ТС №1 ТС №2 6 Расчетные формулы для теплосистем ТС №3 С клавиатуры ТС при помощи кнопок Нештатные ситуации (НС): Условие (У1) НС1 Реакция (Р1) Условие У2 НС2 Реакция Р2 Условие У3НС3 Реакция Р3 Условие У4 7 НС4 Реакция Р4 С клавиатуры ТС при помощи кнопок По согласованию с теплоснабжающей организацией Условие У5НС5 Реакция Р5 Условие У6НС6 Реакция Р6 С клавиатуры ТС при помощи кнопок Параметры RS232 Скорость, бод 4800 По умолчанию Адрес в сети 1 Задержка, мс 0 Управление нет По умолчанию (имеет значение только для RS485) 8 Тип соединения По умолчанию Согласовано Согласовано _________________ _________________ _________________ _________________ _________________ _________________ Лист Листов Изм. Кол. уч. Лист № док. Подп. Дата 2 2 Recommended Teaching Techniques: Classroom Management

Teaching Techniques: Classroom Management
